ZA24

Schmal, leicht & leistungsstark

Das ZA24 ist das schmalste Gebläse der ZA-Reihe und somit perfekt geeignet für enge Rebzeilen im Weinbau. Trotz der kompakten Bauweise überzeugt das Wanner ZA24 mit leistungsstarker Luftunterstützung. In steilen Hanglagen profitieren Sie zudem von dem geringen Gewicht und der besonders leichten Konstruktion. Kompakt, leicht und dennoch leistungsstark – dieses Gebläse ist ideal für alle, die im Weinbau maximale Effizienz auf kleinstem Raum suchen.

Allgemeine Daten Axial-Querstromgebläse ZA24

• Luftleistung: 18.000 – 28.000 m³/h
• Düsenanzahl: 12
• Lüfterdurchmesser: 600 mm
• Abdriftminderung: 90 %
• 2-Gang-Getriebe

• Minimaler Reihenabstand: 1,5 m
• Maximaler Reihenabstand: 2,4 m
• Maximale Kulturhöhe: 2,5 m

Die Maßangaben sind Richtwerte. Individuelle Faktoren wie Pflanzenvolumen, Fahrgeschwindigkeit und Geländebeschaffenheit können zu Abweichungen führen.

Weinbau

Beerenkulturen

Sprühgerät | Baureihen S | Tankmaterial GFK (1.000 Liter)

Sprühgerät Typenbezeichnung	Tankvolumen (Liter)	Pumpenleistung (l/min – bar)	Kraftbedarf bei maximaler Drehzahl (kW)	Gesamtlänge (mm)	Behälterbreite (mm)	Gebläsebreite (mm)	Gesamthöhe (mm)	Leergewicht (kg)

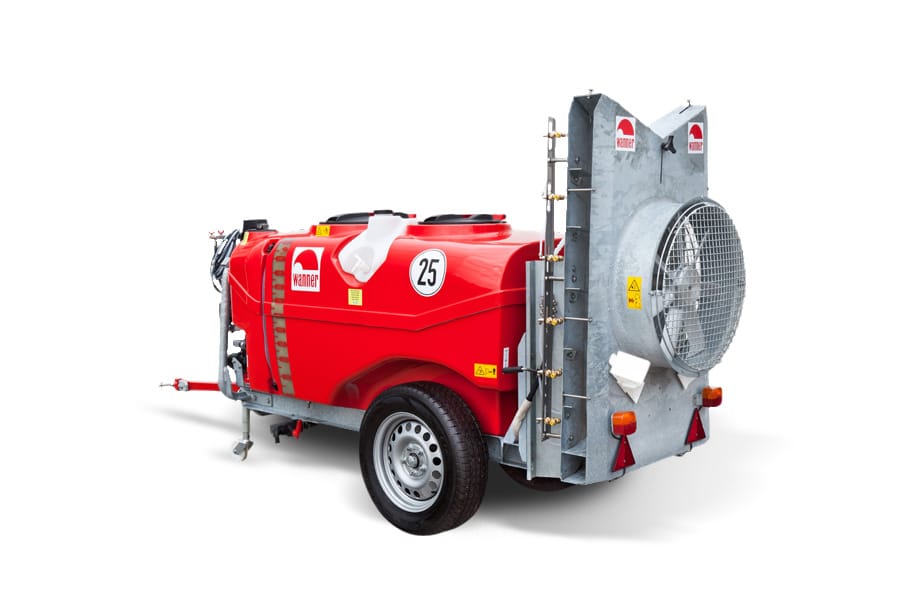

SZA24/1000-100	1.000	100 – 50	10	3.390	1.025	900	1.850	540

Sprühgerät | Baureihe P | Tankmaterial PE (600 - 2.000 Liter)

Sprühgerät Typenbezeichnung	Tankvolumen (Liter)	Pumpenleistung (l/min – bar)	Kraftbedarf bei maximaler Drehzahl (kW)	Gesamtlänge (mm)	Behälterbreite (mm)	Gebläsebreite (mm)	Gesamthöhe (mm)	Leergewicht (kg)
PA24/600-70	600	70 – 50	10	2.948	1.000	900	1.770	478
PA24/800-100	800	100 – 50	10	3.168	1.050	900	1.770	483
PA24/1000-150	1.000	150 – 50	10	3.275	1.140	900	1.820	509

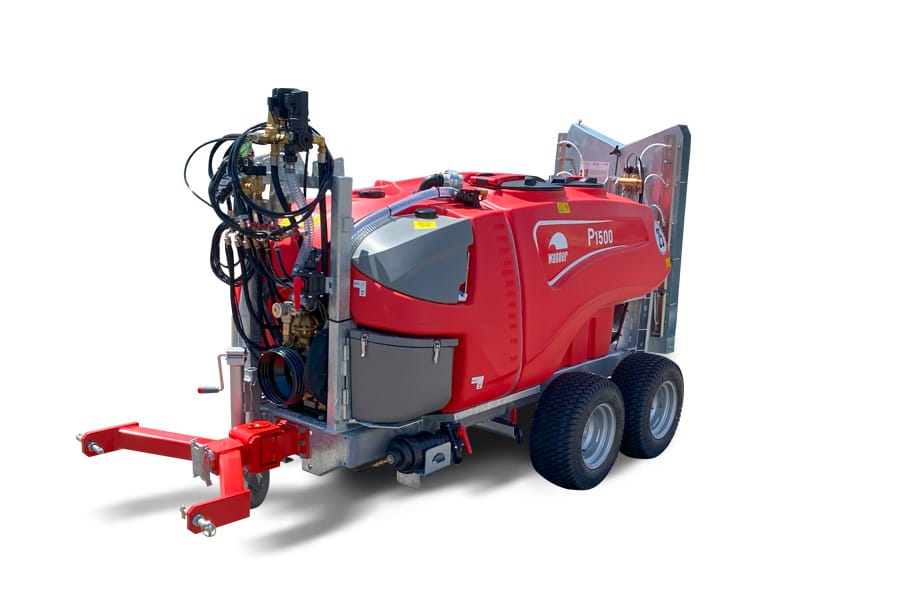

PA24/1500-150	1.500	150 – 50	10	3.651	1.300	900	1.820	567
PA24/2000-150	2.000	150 – 50	10	3.846	1.420	900	1.820	670

Serienausstattung

Elektrische Fernbedienung mit Druckverstellung, Hauptschaltung für 2 Teilbreiten, Analog-Manometer

Kolben-membranpumpe, ab 1.500 Liter Vierkolben-Membranpumpe 150 l/min 50 bar

2-Gang-Getriebe für die perfekte Flügeldrehzahl

Saugfilter mit Sperrventil für die Reinigung bei vollem Tank

Druckfilter aus Messing

Verteilerleiste

Hochdruck-Venturi-Rührdüse

360°-Tankreinigungsdüse, bei P-Baureihe ab 1.000 Liter drei 360°-Düsen

Niederdruck-Strömungsrührwerk mit Abschaltung zur Sprühgeräte-Spülung ohne Verdünnung im Tank

Rührwerk abschaltbar

2 Tanköffnungen mit Tanksieb

Kurzdrehdeichsel, Unterlenkeranhängung mit Drehpunktverlagerung für spurgetreuen Nachlauf

Doppeldüsen mit Tropfstopp und Bajonett-Düsenkappe für eine schnelle werkzeuglose Düsenwartung und automatische Ausrichtung

ATR-Düseneinsätze nach Wahl

Spülbehälter in der Front für bestes Fahrverhalten und Stützlast bei Bergauffahrt. Bei PE 600 – 800 Liter hinten verbaut.

Laufachse verstellbar

Weitwinkelgelenkwelle

Gelenkwellenhalter

Bypassventil zur Schnellentlüftung

Integrierter Handwaschbehälter

Abnehmbares Stützrad (Ausgenommen N4000, N5000)

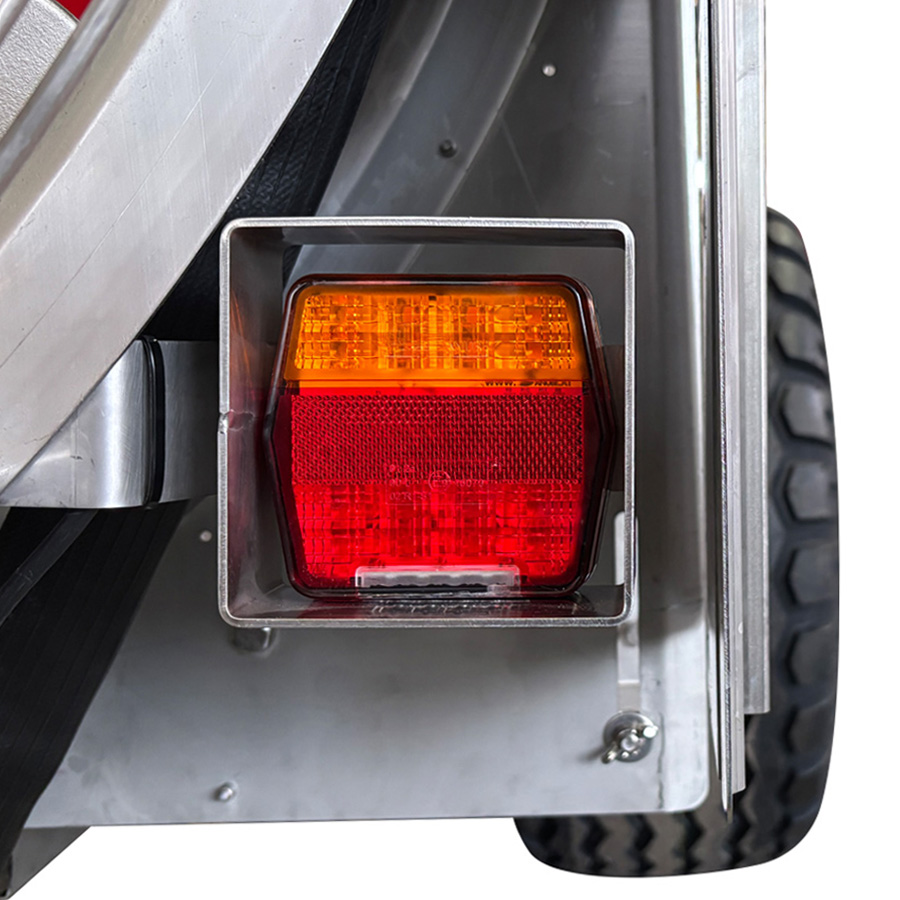

LED-Beleuchtung nach StVZO

Serienbereifung mit verstellbarer Spurweite

Zusatzausstattung

BEREIFUNG

Verschiedene Bereifungsvarianten
wählbar

Größe (Breite, Durchmesser)

Profiltyp

Tandem oder Einzelrad

PARABELFEDERUNG

Verbessertes und ruhigeres Fahrverhalten

VERSCHIEDENE ANHÄNGUNGEN

Ackerschienenanhängung

Kombideichsel (für Spritz-
Mulch-Kombination)

Zugmaulanhängung-Deichselschlepper bzw. geräteseitig sperrbar (für StVZO Italien)

K80 Kugelkopfanhängung

VERSCHIEDENE BREMSEN

40 km/h Zulassung möglich

Auflaufbremseinrichtung je nach Modell 25 oder 40 km/h

Druckluftbremsen je nach Modell 25 oder 40 km/h

Hydraulische Zweikreisbremsen je nach Modell 25 oder 40 km/h

DÜSEN

Dreifachdüsen mit Tropfstopp

INJEKTORDÜSEN

Verschiedene Antidriftdüsen
der Firma Agrotop und
Lechler konfigurierbar

LED-DÜSENBELEUCHTUNG

Für alle Gebläsetypen

Farbe blau

PERMANENTE FILTERREINIGUNG

Filterspülung des Saugfilters

NIRO-EINSPÜLUNG

Zum Einspülen von schwer
löslichen Mitteln im Tanksieb

Spült mit höherer Wassermenge
Pulver und Granulat
effektiver und schneller ein

Haben Sie weitere individuelle Wünsche? Sprechen Sie Ihren Fachhändler an!

Wir machen es möglich!

HYDRO MAX

Einspülschleuse Baureihe P

Die vollständig in die Tankform integrierte Einspülschleuse der Baureihen P1000 bis P3000 der neusten Generation ist ein absolutes Alleinstellungsmerkmal und Profi-Feature.

Einfach ausgeklappt befindet sich die Einfüllhöhe, je nach Modell und Bereifung, bei nur 90 cm, was den Komfort und Gesundheitsschutz auf ein ganz neues Niveau hebt.
